Up Plus 2の操作方法

準備するもの

  • STL形式のファイル
  • フィラメント(直径1.75mm)/ プロジェクトもしくは個人で素材は準備してください
  • 素材を選ぶ

  • UPは2台あり、素材毎に機械を分けているので、利用するフィラメントの素材(PLAもしくはABS)を用途によって決めてください。

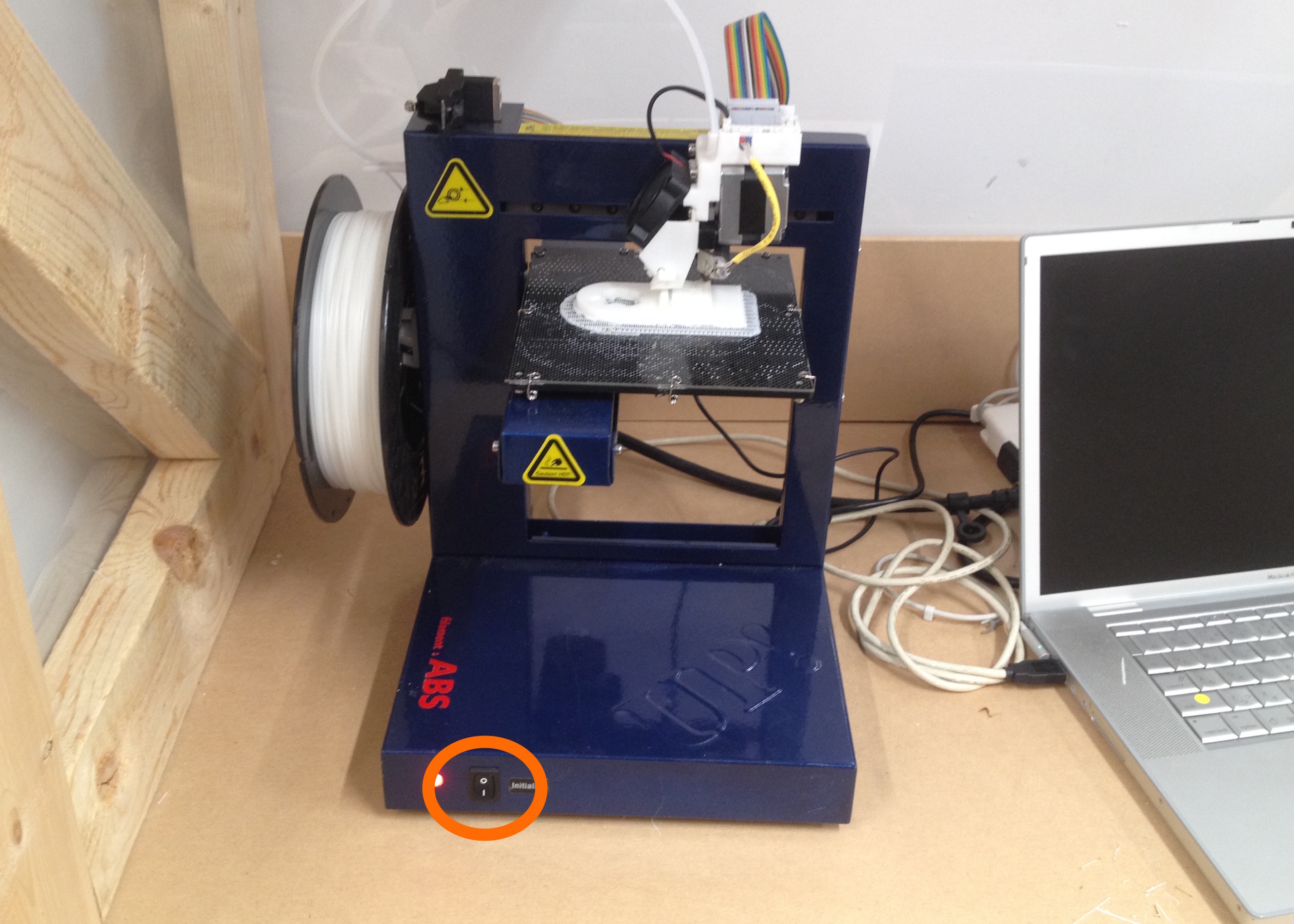

  • プリンターを起動する

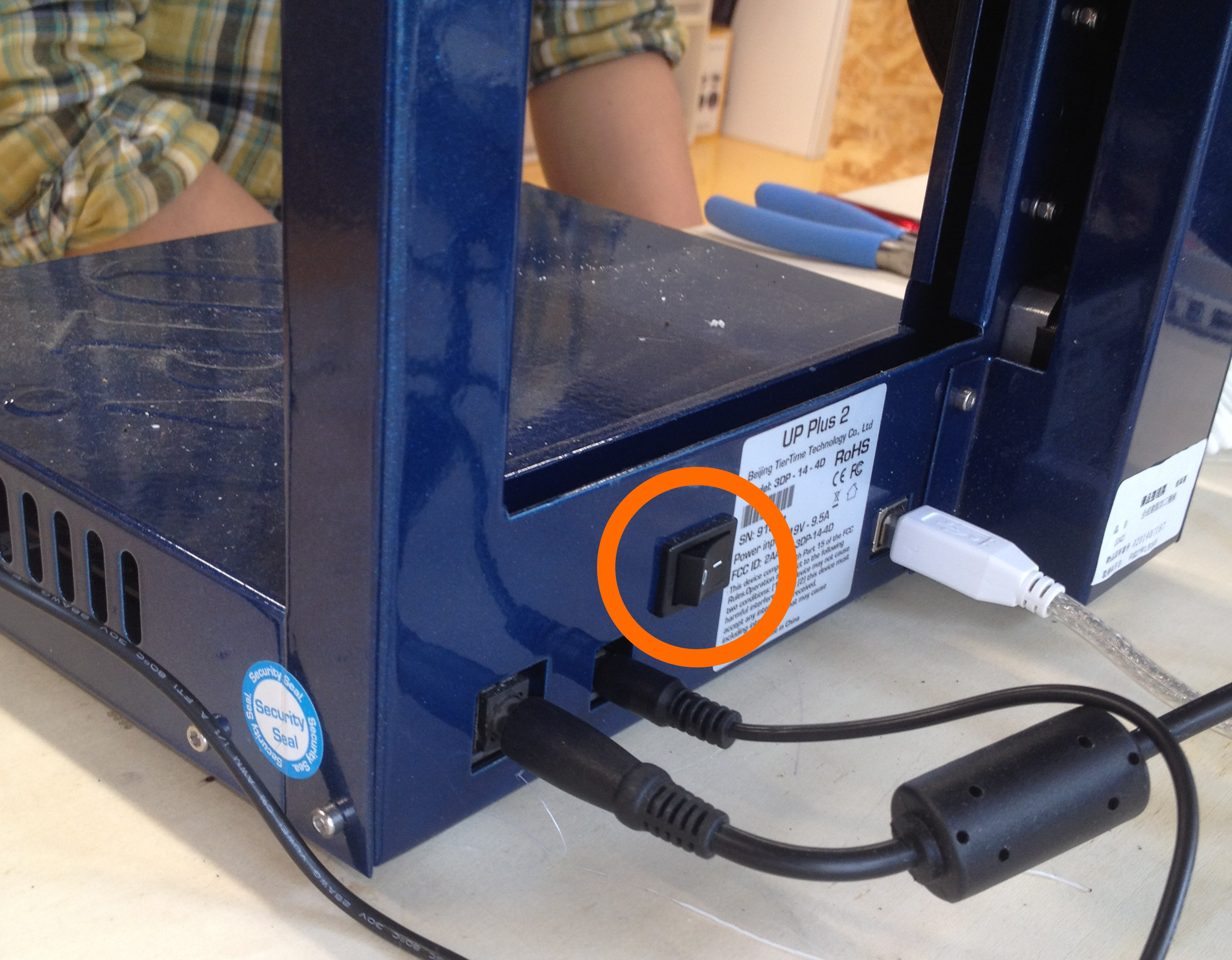

  • 本体後ろ側の電源ボタンを押して起動
  • 02

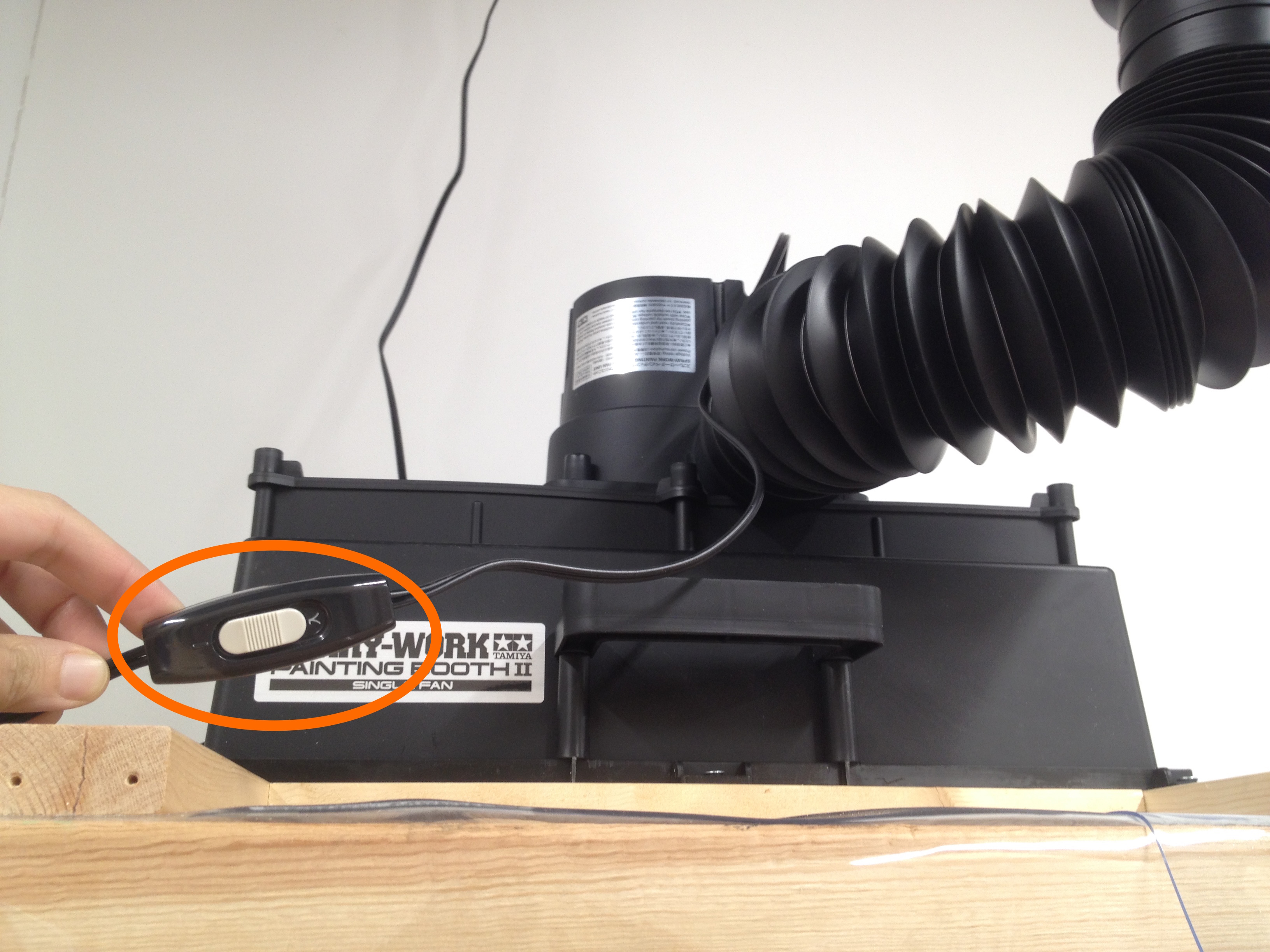

  • ABSのフィラメントを利用するときはペイントブースを「入(ON)」にする
  • 02-1

    プリンターを初期化する

  • 手前の初期化スイッチを「長押し」して初期化します
  • 「ピッピッピッピッピー」という音がなったら初期化を行った合図です
  • ソフトウェア上で行うとき、
      ・Windowsの場合は「設定 > 初期化」
      ・Macの場合は「3D print > Initialize」
  • 03

    USBケーブルでPCとプリンターをつなぎ、ソフトウェアを起動する

    04

    プラットフォーム設定をする

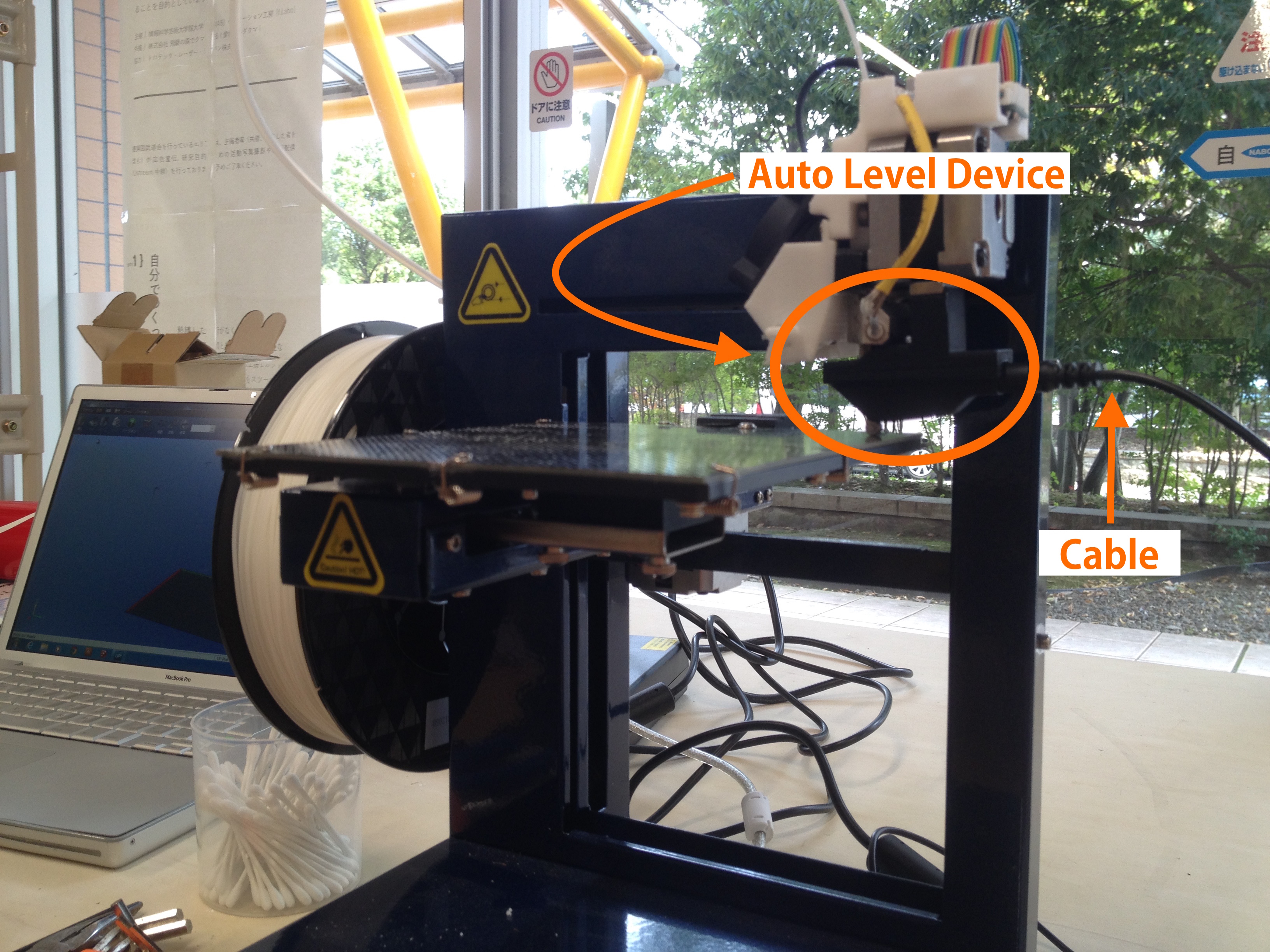

  • 「プラットフォーム・レベルキャリブレーション装置」に専用のケーブルを挿し、ノズルに取り付ける
  • 05-0

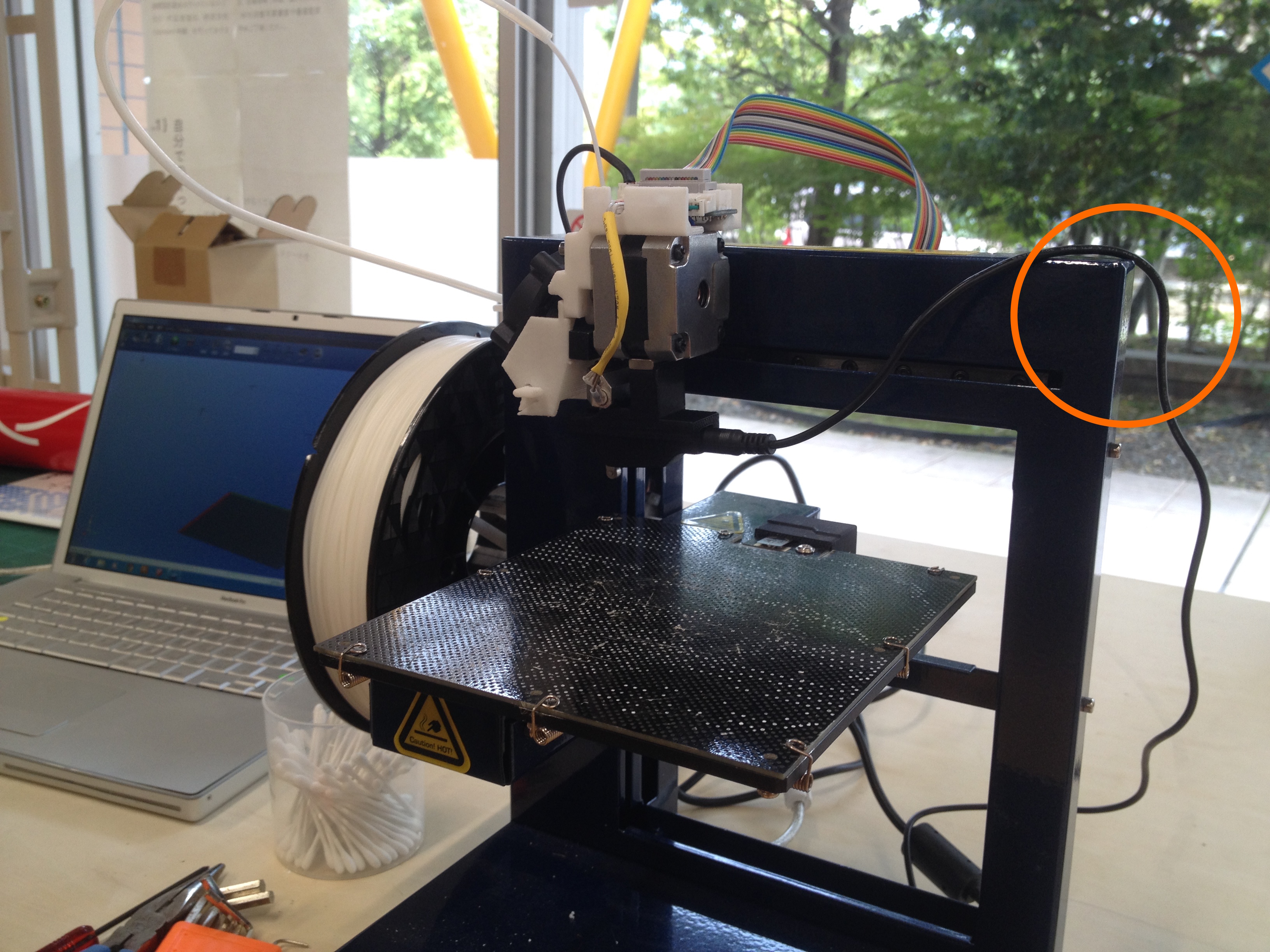

  • その際注意点は3つ。
      (1)ノズルに装置の金属が接触するようにすること
      (2)ケーブルを確実に差し込むこと
      (3)ケーブルはプリンターの外側から渡すこと
  • 05-1


  • 準備ができたらソフトウェアの以下のメニューを押す
      ・ Windowsの場合は、「設定 > 水平自動調整」
      ・ Macの場合は、「3D print > Auto Level」
  • 05-2

  • 設定ができたら、「プラットフォーム・レベルキャリブレーション装置(Auto Level Device)」を外してケーブルも外す
  • ノズルの高さを設定する

  • ノズルの先端にフィラメントの残りがないことを確認する

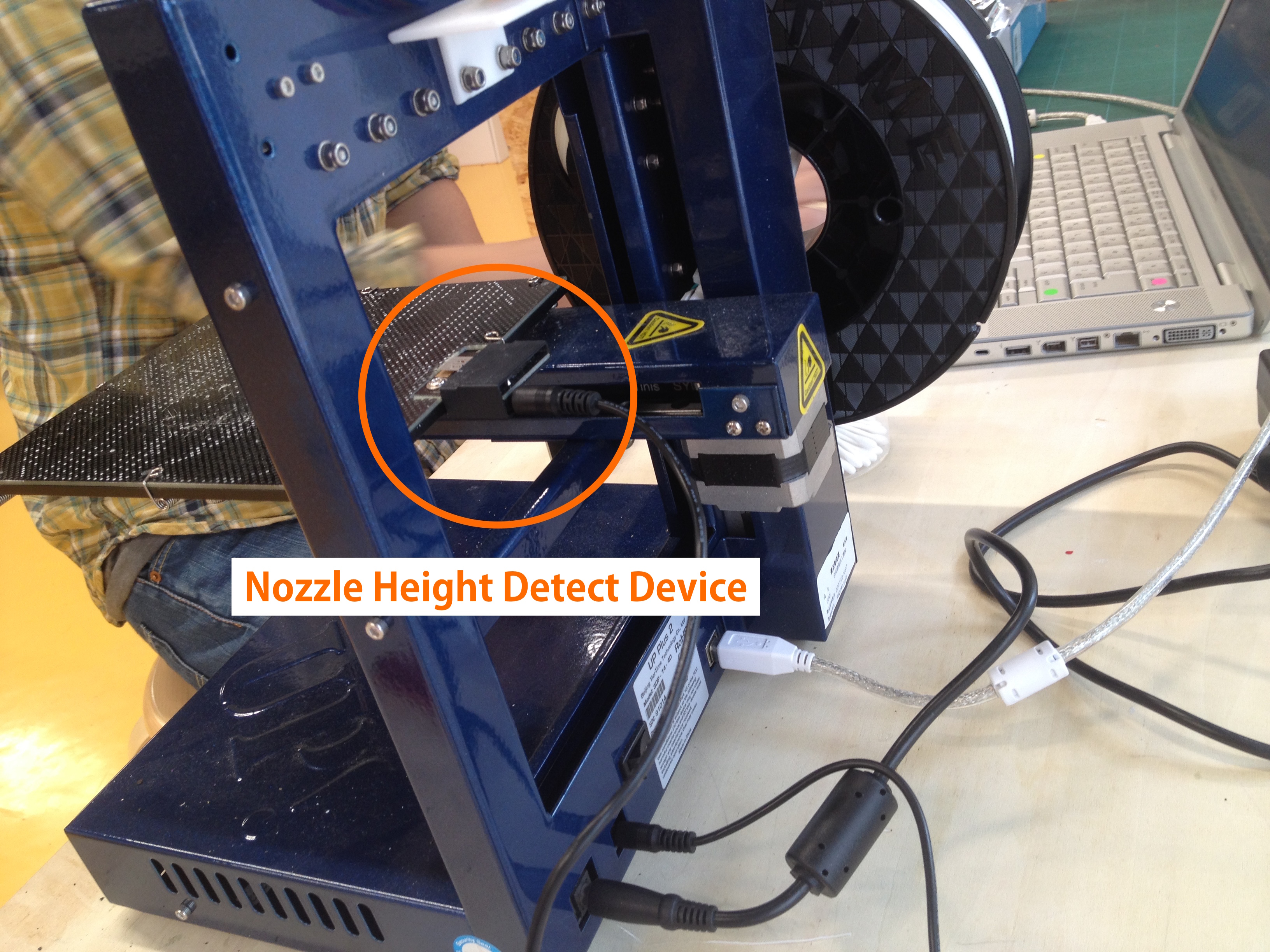

  • 先ほどのケーブルをプラットフォーム後ろ側の「ノズル高さ測定デバイス(Nozzle Height Detect Device)」にしっかりと差し込む
  • 06-0

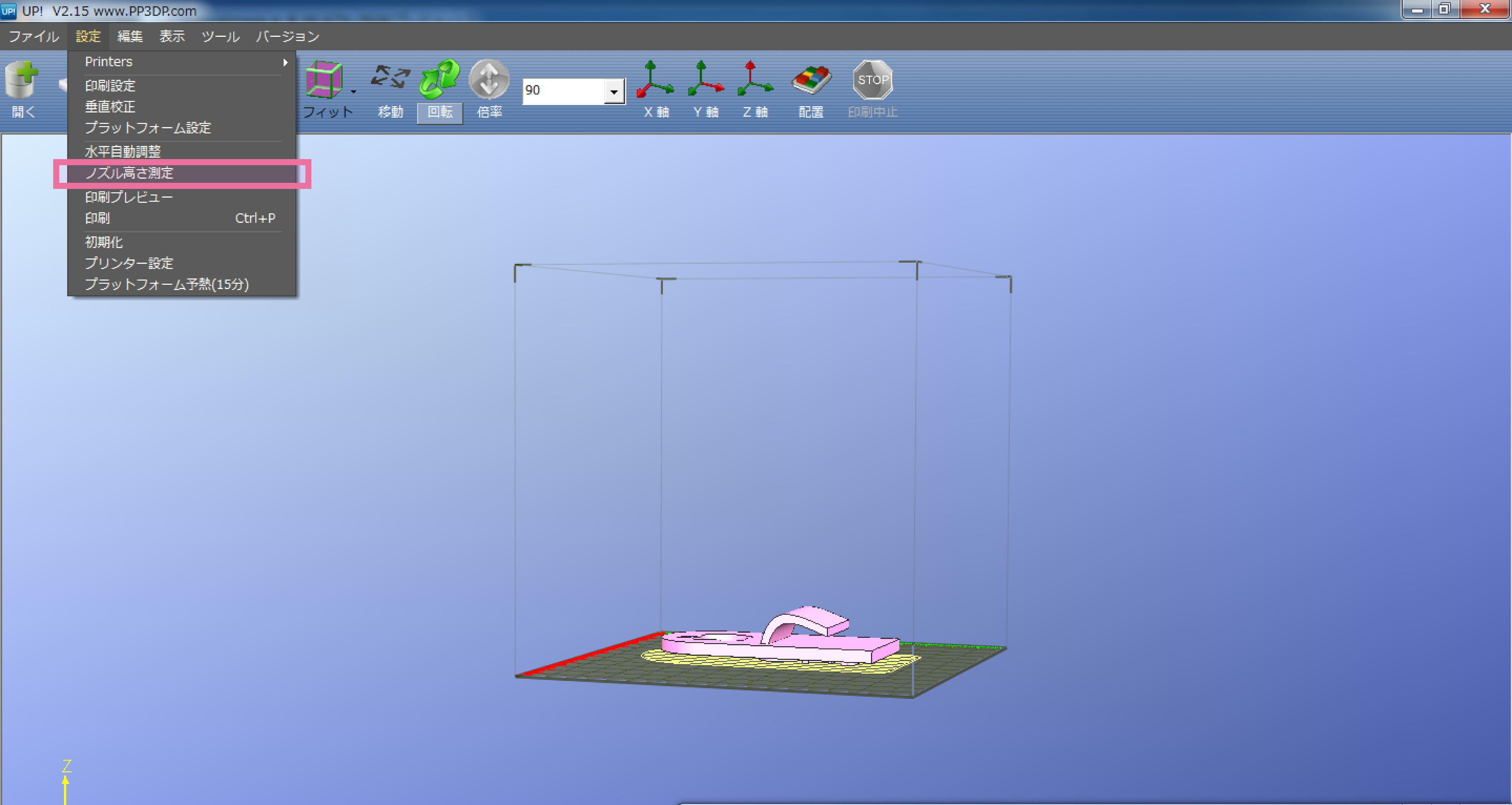

  • 準備ができたらソフトウェアの以下のメニューを押す
      ・ Windowsの場合は、「設定 > ノズル高さ測定」
      ・ Macの場合は、「3D print > Nozzle Height Detect」
  • 06-1

  • 高さを測り終わると高さの数値ポップアップで出るので、数値を確認して閉じます
  • 表示された数値から、PLAの場合は0.3〜0.6mm、ABSの場合は0.2〜0.4mmを引いた数値にするとプレートから剥がしやすくなります。出力するモデルによって変わるので都度調整してください
  • 出力物がプラットフォームに吸着しないときがあります。はじめての出力のときは、必ず出力の様子を確認するようにしてください

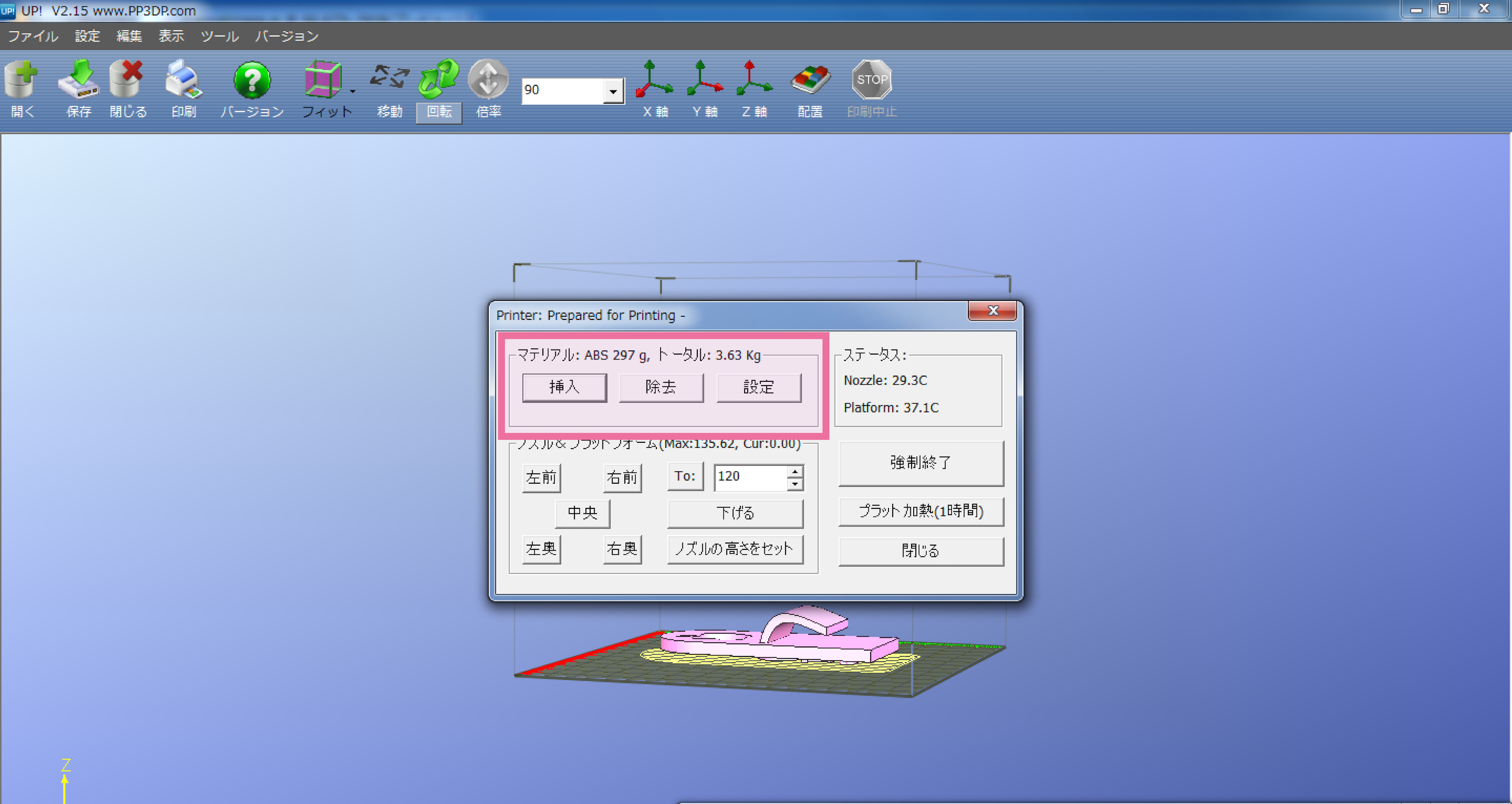

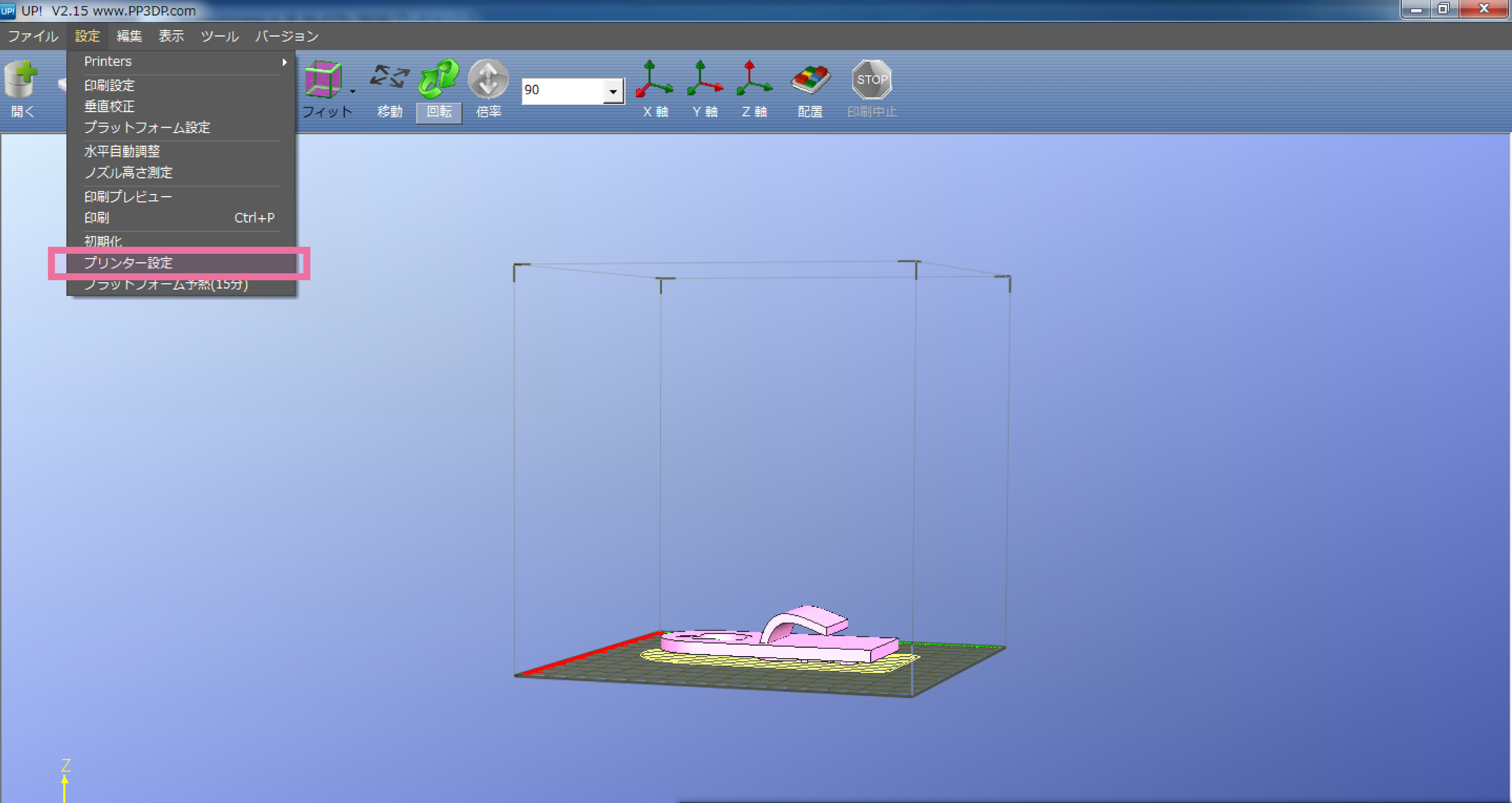

  • フィラメントを除去・挿入する(フィラメント交換が必要なときだけ)

  • 準備ができたらソフトウェアの以下のメニューを押す
      ・ Windowsの場合は、「設定 > プリンター設定」
      ・ Macの場合は、「3D print > Maintenance」
  • 07-0
    07-1

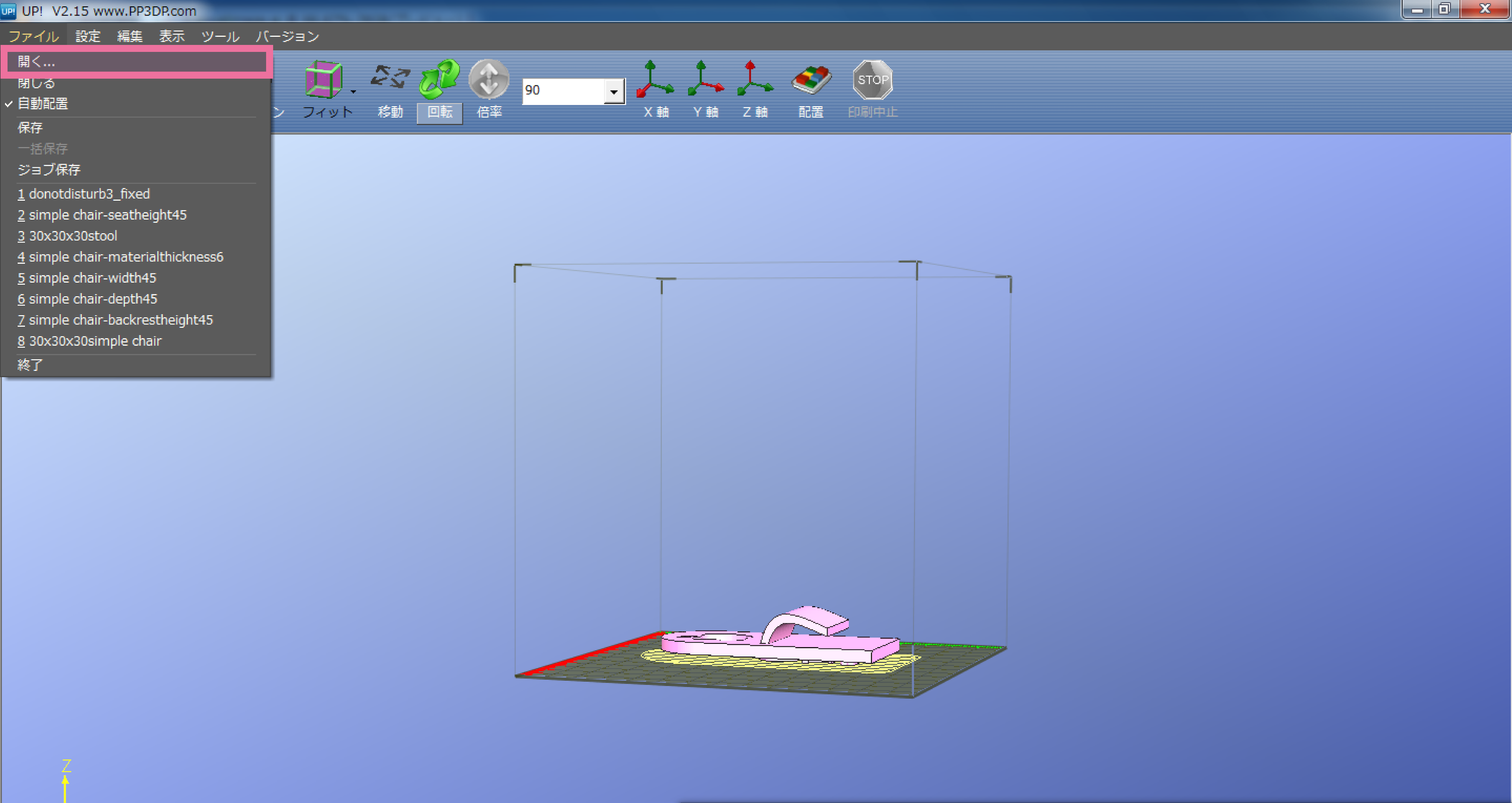

    3Dデータを開く

  • ソフトウェアの「File > Open」をクリックし、出力したい3Dデータ(STL形式)を選択します

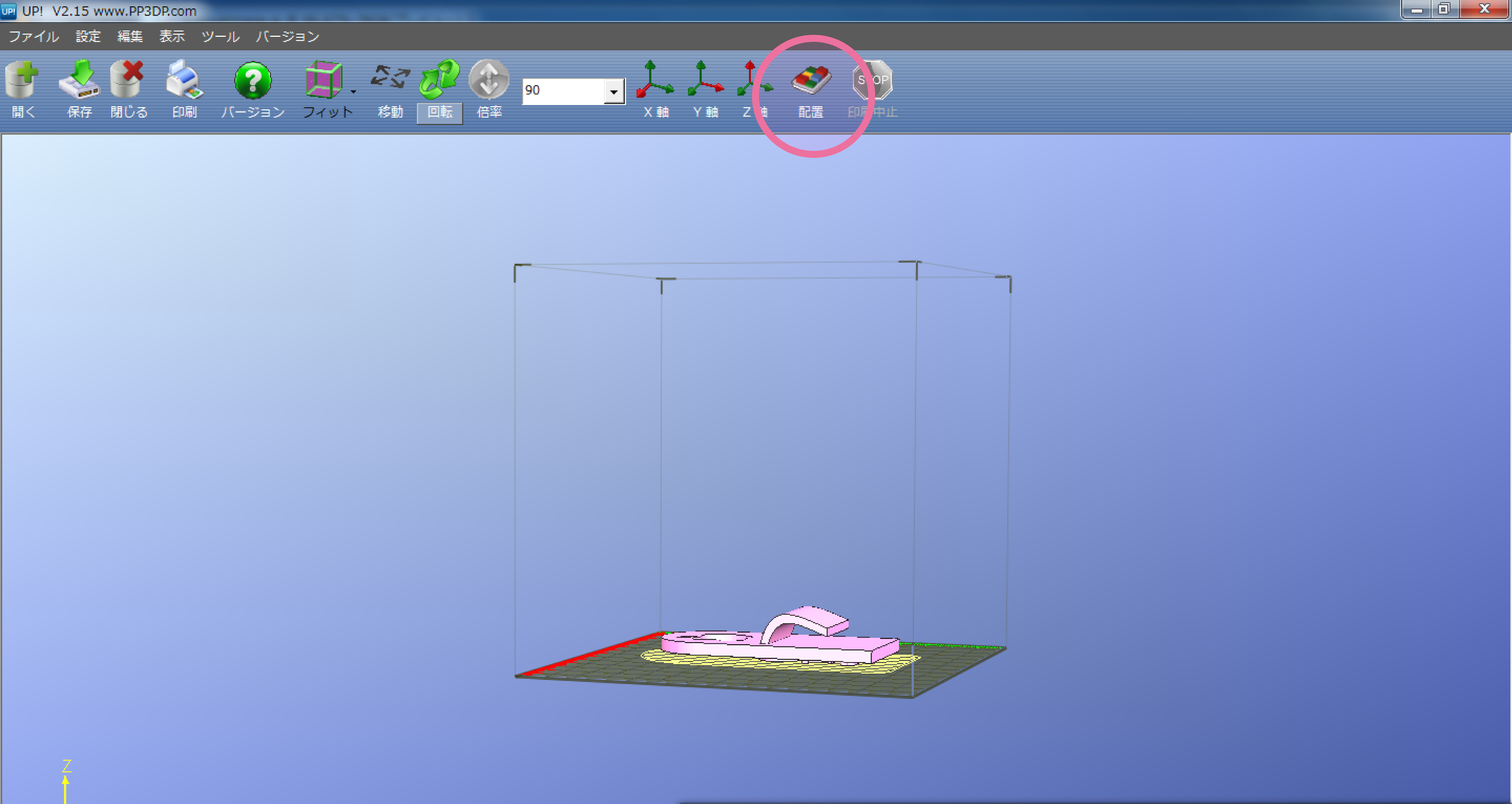

  • Windowsの場合は「配置」、Macの場合は「Auto Placement」を押すと、プラットフォームの中央に配置します
  • その他、ソフトウェア上では移動・回転・拡大縮小を行うことができます
  • 08-0

    08-1

    印刷する

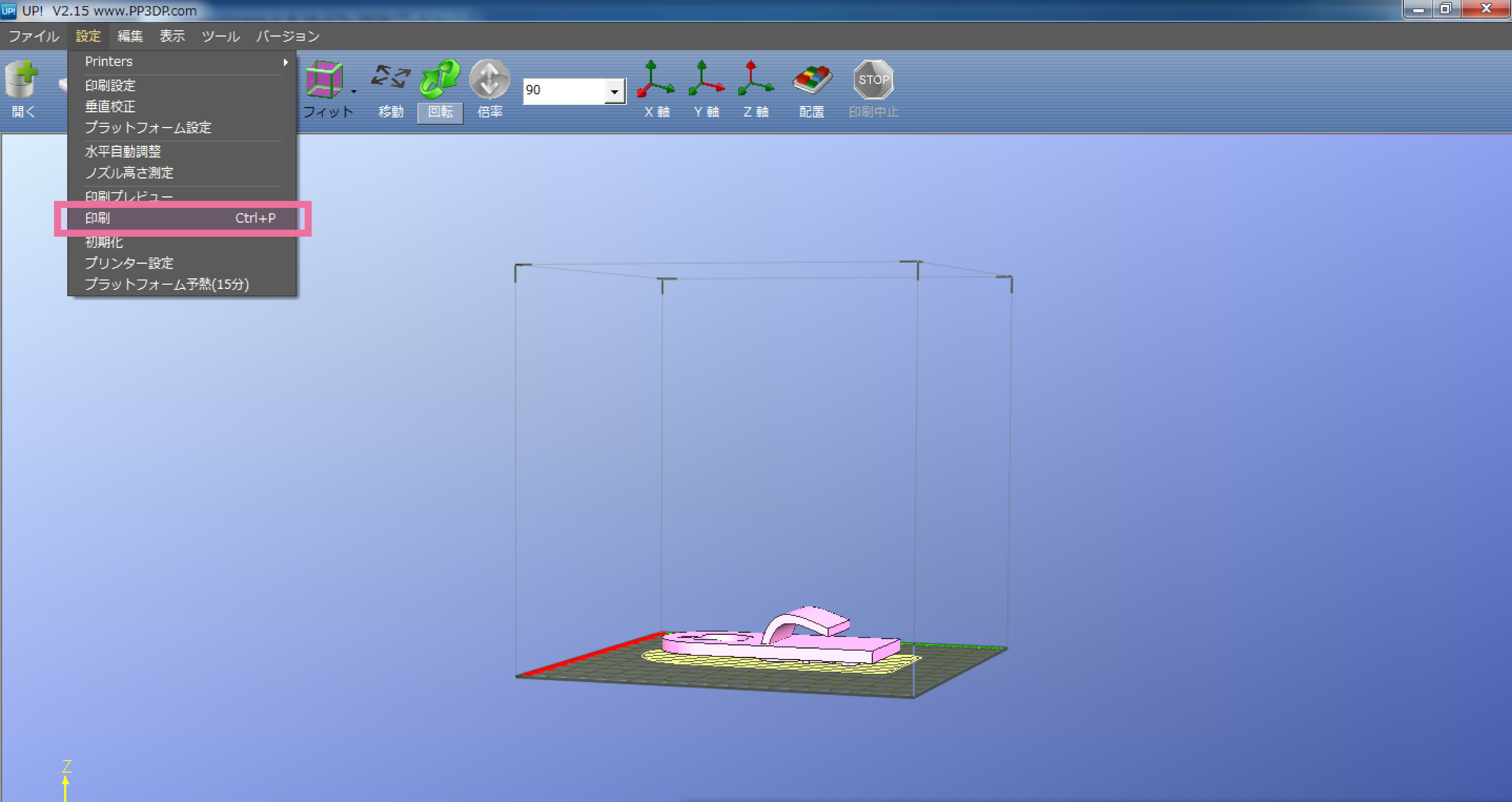

  • Windowsの場合は「設定 > 印刷」、Macの場合は「3D print > Print」を押し、設定画面に移動します。

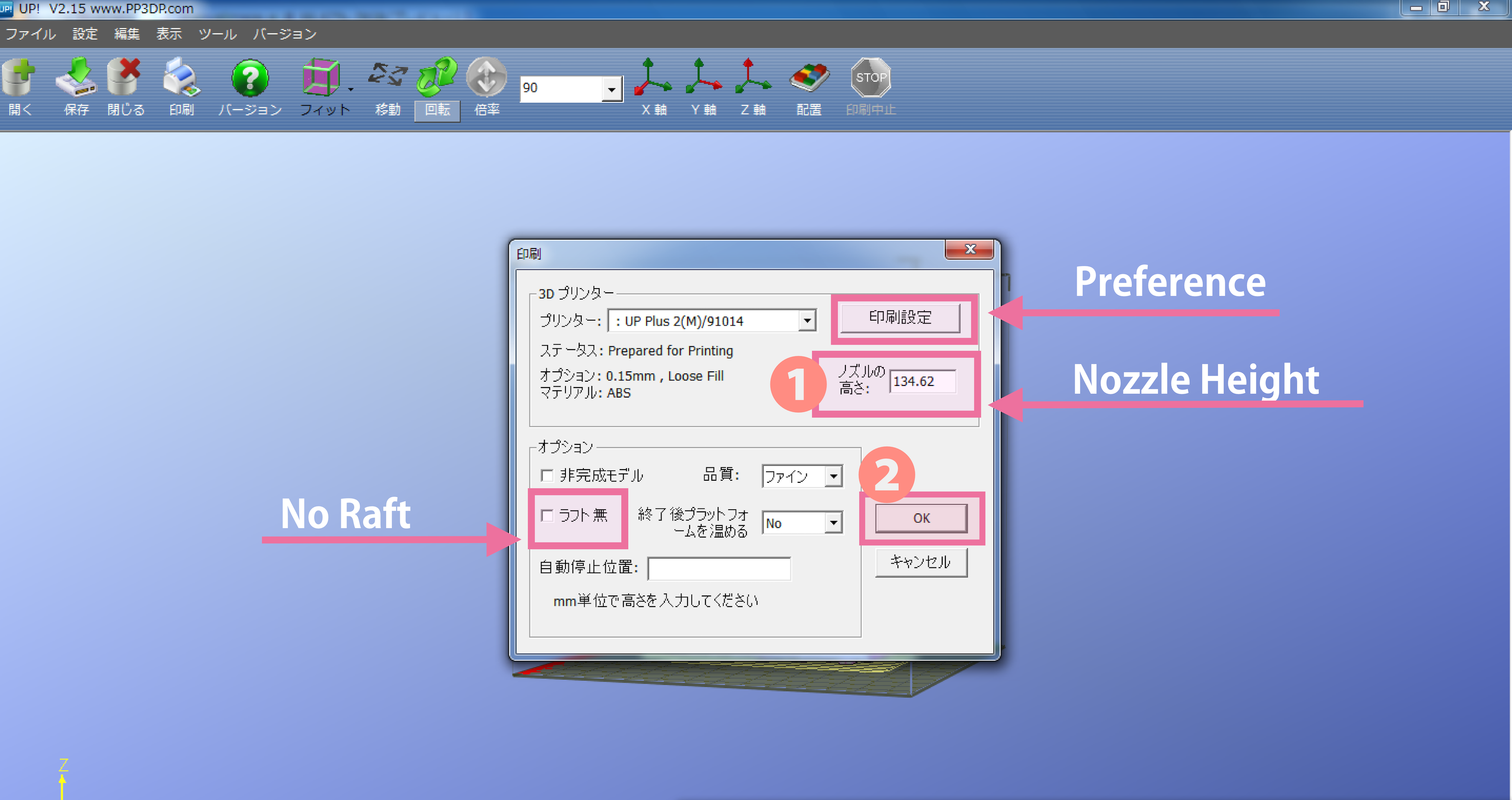

  • 09-0


  • Windowsの場合「ノズルの高さ」、Macの場合「Nozzle Height」に入力されている数値XからPLAの場合は0.3〜0.5mm、ABSの場合は0.2〜0.4mmを引いた数値を入力し直します
  • OKボタンを押すと印刷を開始します
  • 今までの操作手順は、ラフト有りの方法なので、「ラフト無し(No Raft)」にはチェックをいれないでください
  • 09-1

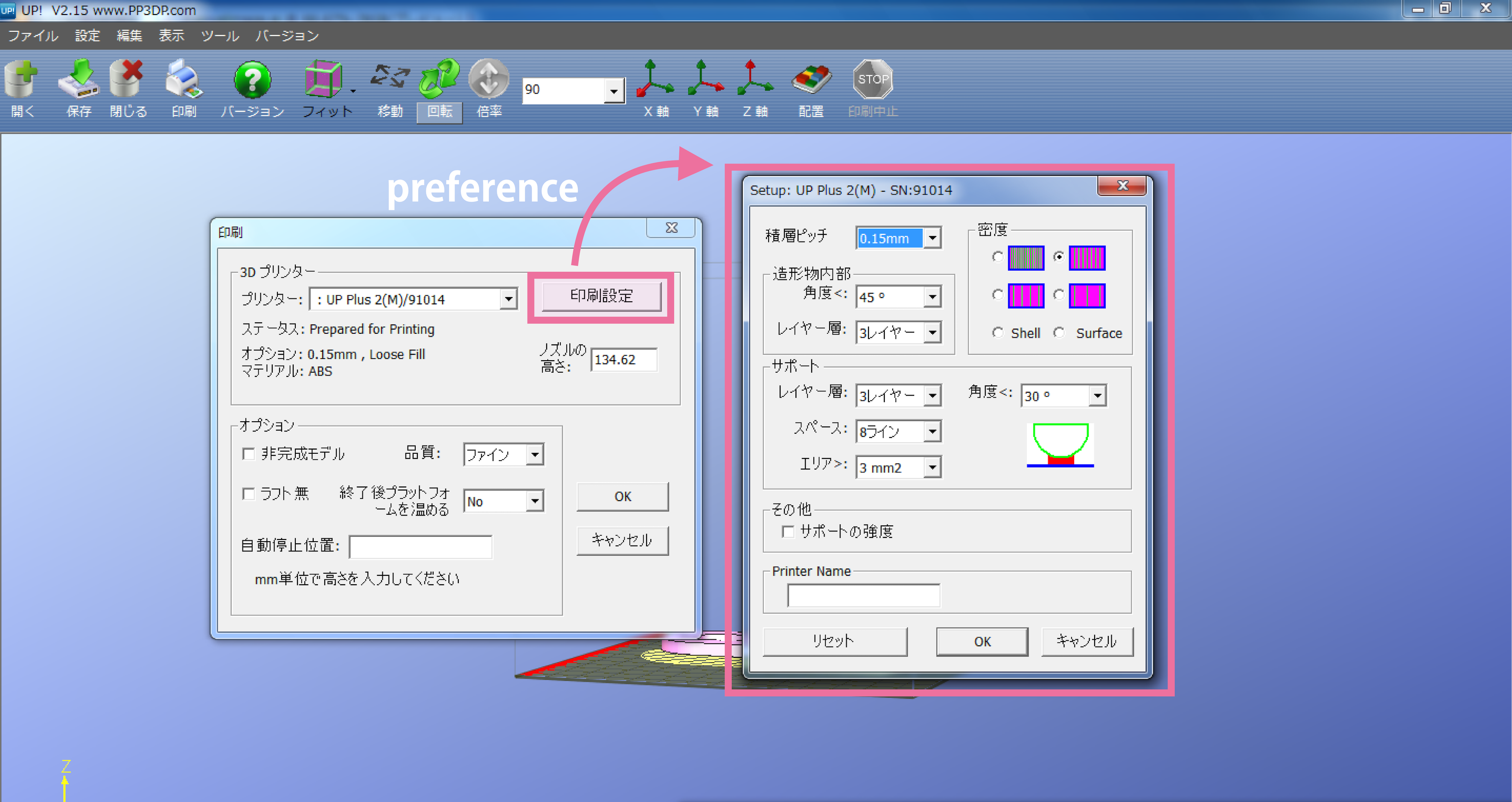

  • 印刷設定を調整するときは、「印刷設定(Preference)」を押して設定画面に移動してください
  • 09-2

    出力物を取り除く

  • 出力物を冷ました後、プラットフォームにあるプレートを外します
  • スクレーパーを利用して出力物を取り除いてください
  • スクレーパー使用時は、専用の手袋を使うと安全です
  • 片付ける

  • プリンターの電源をオフにする
  • ラフトなど出力の際に出たゴミはゴミ箱に捨てる
  • ノートPCは電源をオフにする
  • ABSのフィラメントを利用したときはペイントブースを「切(OFF)」にする
